一、簡介：設備湍流效果好，換熱效率高，雜質沉積幾率小，結垢傾向低。螺旋纏繞結構，完全消除了換熱管與管板之間的拉脫力，大大提高使用壽命。同等換熱量下，體積約為傳統換熱器的1/10，可節省寶貴的空間資源。 先進的工藝、精良的裝備、完善的檢測體系以及腳踏實地的豪邁人，鑄就了螺旋纏繞管式換熱器的優良品質，性價比遠遠高于同類產品。同工況下與傳統換熱器相比，投資相差無幾，每年卻能為企業節省大量的運行成本，深受用戶青睞。

　　螺旋纏繞管式換熱器又稱螺紋管纏繞式換熱器，是新一代換熱產品中得代表作品。主要適用于汽液換熱工況，是根據CFD計算流體力學技術、FEM微分有限元技術、OWEN湍流抖振頻率準則、Eisinger準則、Bevinsbbb準則、非對稱流設計等技術設計。目前在汽水換熱工況換熱系數可達14000w/㎡.℃。

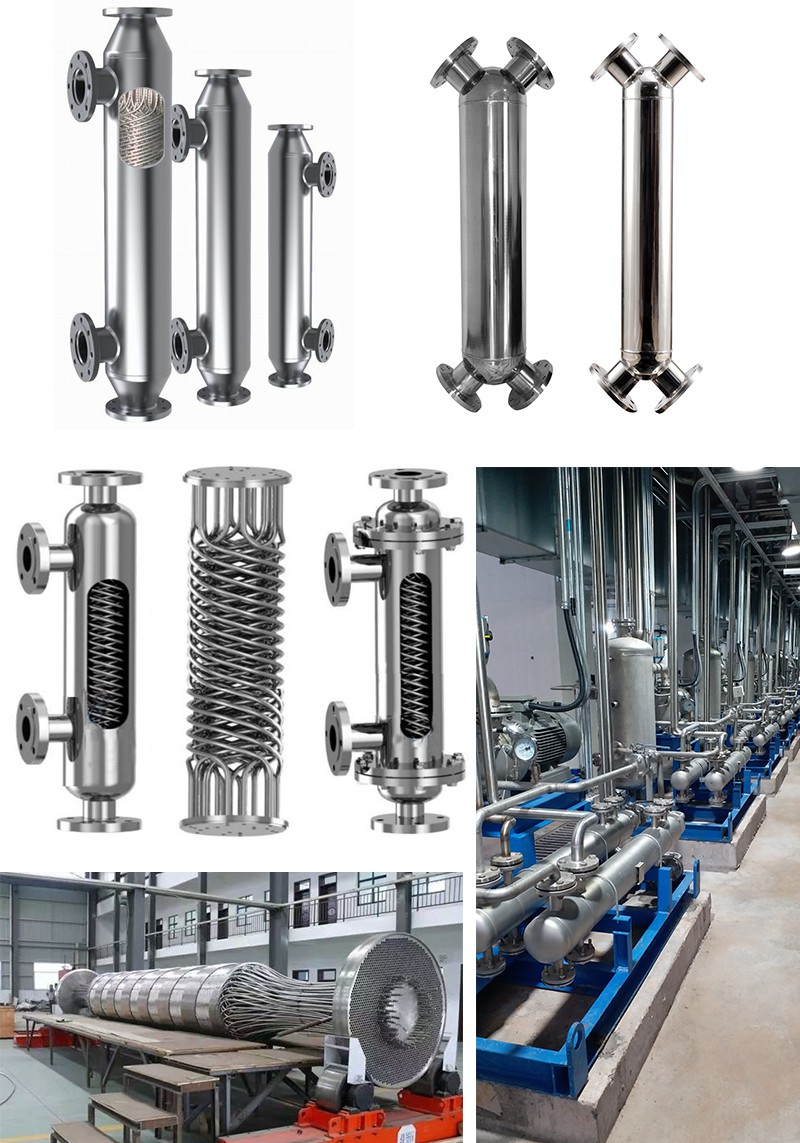

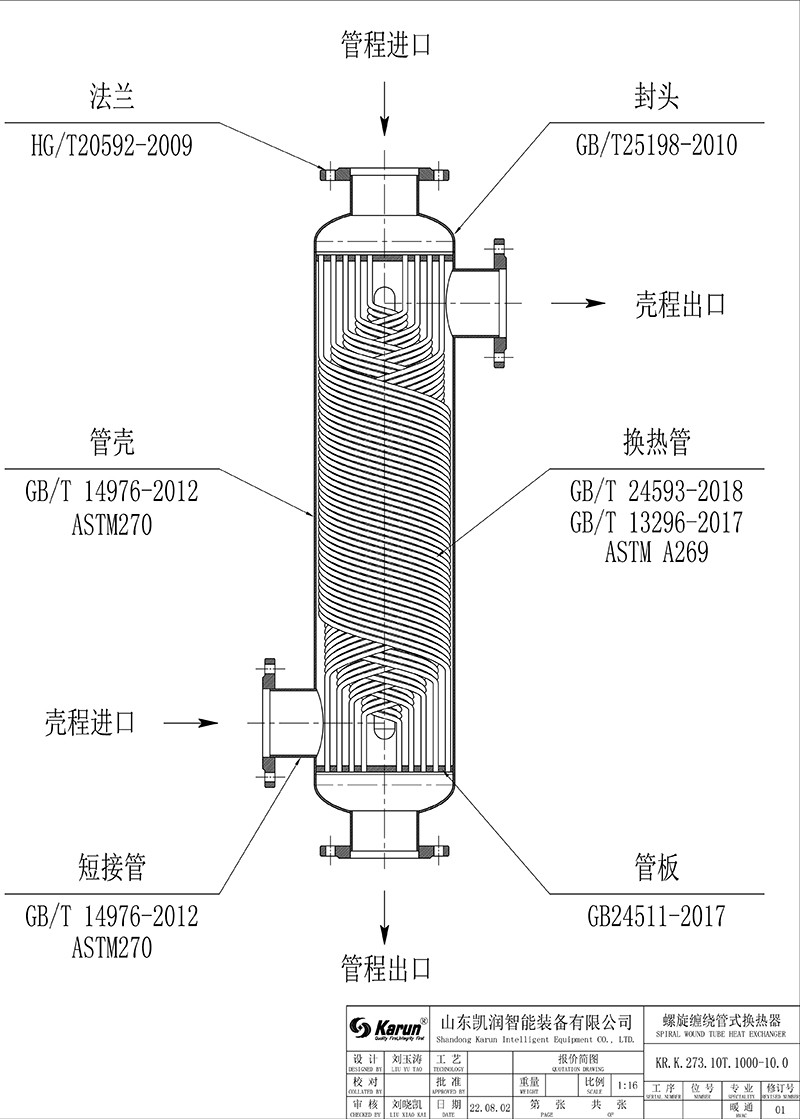

　　區別于常規直管式換熱管，螺旋纏繞管式換熱器換熱管束的排列，按照每層管束數量不同，同一角度反向進行纏繞，在換熱管殼體內均勻布管并保持合理的管間距和層間距。這樣帶來的結果是，不僅僅換熱管加長了，有足夠的流程使物料在其中流通和熱交換，同時保持流體在殼程內的壓力平衡，平均了熱能分布，這樣在實際的使用中，大大地提高了換熱效率與傳熱能力。

　　二、螺旋纏繞管式換熱器性能特點：

　　1.強化傳熱：螺旋纏繞式換熱器每一層換熱管束均以螺旋結構按一定規律均勻纏繞在殼體內。這種結構一方面延長了管程長度，換熱充分；另一方面改變了殼程內流體狀態，使流體呈強烈的湍流狀態流動，強化傳熱，大大提高換熱系數。逆流換熱，導熱系數高達到14000W/（㎡·℃）。

　　2.非對稱流設計：螺旋纏繞管式換熱器管程與殼程容積不相同，殼程容積能達到管程容積的 4.2 倍，以滿足醫藥，化工等各種不同復雜工況要求。

　　3.體積小，重量輕，便于安裝：由于換熱器的螺旋纏繞方式，在滿足相同熱負荷的工況時，螺旋纏繞管式換熱器的體積只有傳統管殼式換熱器的 1/10 左右，節省空間；同時也因?yàn)轶w積小、重量輕，更加便于安裝、拆卸和清洗，減少了一次安裝及后期維護費用；可以不用安裝基礎，直接與管道連接。

　　4.低噪音運行：螺旋纏繞管式換熱器在結構設計時充分考慮了共振問題，利用歐文（OWEN）湍流抖振頻率準則原理，采用換熱管束間隙設計，有效消除了湍流抖振和控制了聲駐波震動現象，限制了運行噪音。

　　5.耐溫、耐壓，壽命長：由于本換熱器的換熱管束和殼體全部采用不銹鋼材質，具有統一的膨脹系數，不會因?yàn)閴毫蜏囟炔环€(wěn)定而引起換熱器變形；同時，螺旋纏繞彈性管束設計，可有效消除管道振動和因熱脹冷縮變形產生的應力。

　　三、主要應用范圍：

　　1． 蒸餾回流系統

　　2． 濃縮系統

　　3． 精餾系統

　　4． 尾氣余熱回收系統

　　5． 中藥提取系統

　　6． 高溫瞬時滅菌系統

　　7． CIP清洗系統

　　8． 民用暖通系統

　　9． 工藝物料的加熱和冷卻
